5050幻彩内置IC灯珠工作原理及应用

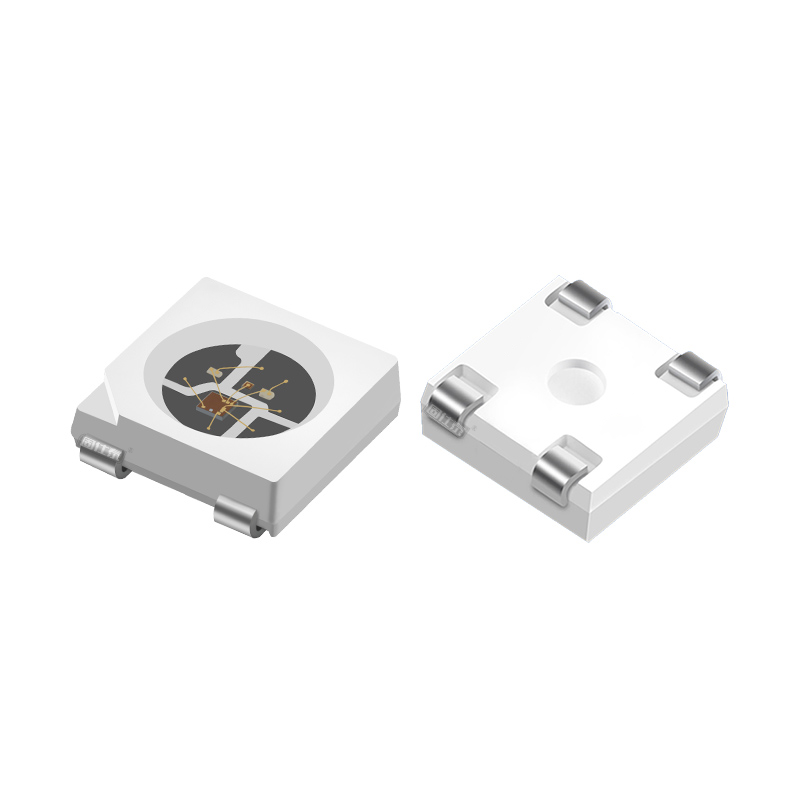

5050幻彩内置IC灯珠是一个集控制电路与发光电路于一体的智能外控 LED 光源。其外型与一个 5050LED 灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数 字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度 RC 振荡器，输出驱动采用专利 PWM 技术，有效保证了像素点内光的颜色高一致性。

50幻彩内置IC灯珠是一个集控制电路与发光电路于一体的智能外控 LED 光源。其外型与一个 5050LED 灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数 字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度 RC 振荡器，输出驱动采用专利 PWM 技术，有效保证了像素点内光的颜色高一致性。

 LED 内部集成高质量外控单线串行级联恒流 IC；
 控制电路与芯片集成在 SMD 5050 元器件中，构成一个完整的外控像素点,色温效果均匀且一致性高。
 内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
 内置上电复位和掉电复位电路，上电不亮灯；
 灰度调节电路（256 级灰度可调），
 红光驱动特殊处理，配色更均衡，

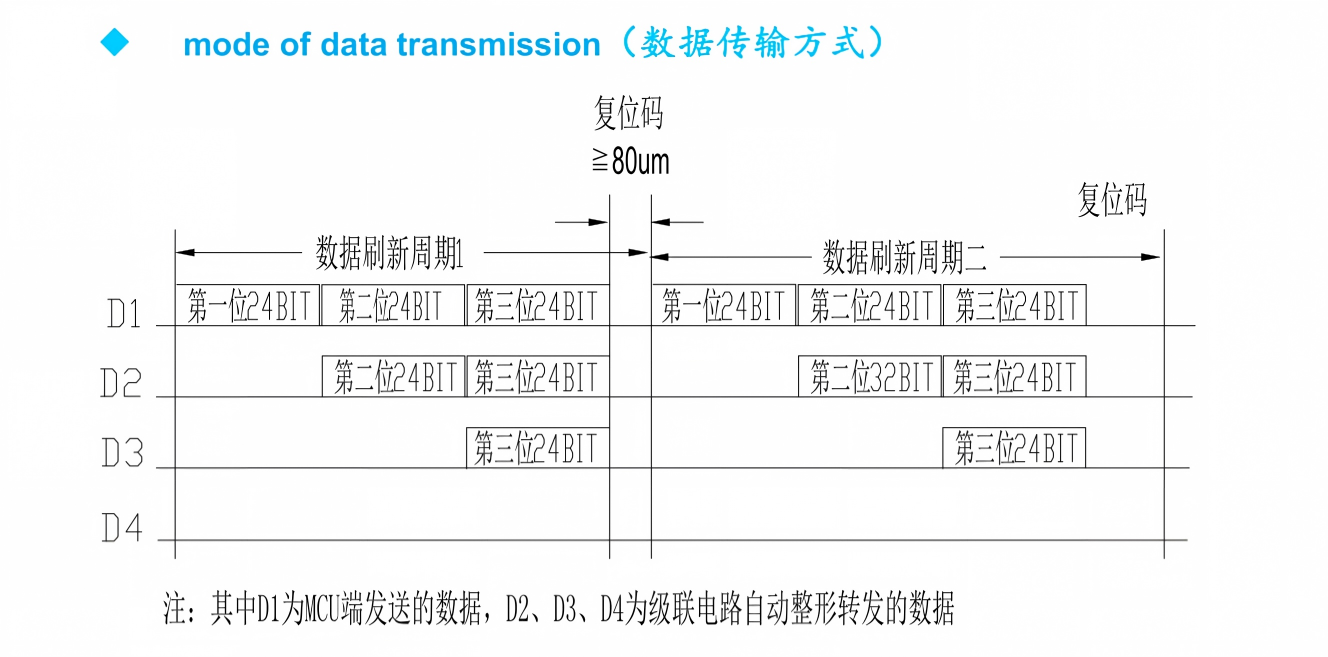

 单线数据传输，可无限级联。
 整形转发强化技术，两点间传输距离超过 10M.

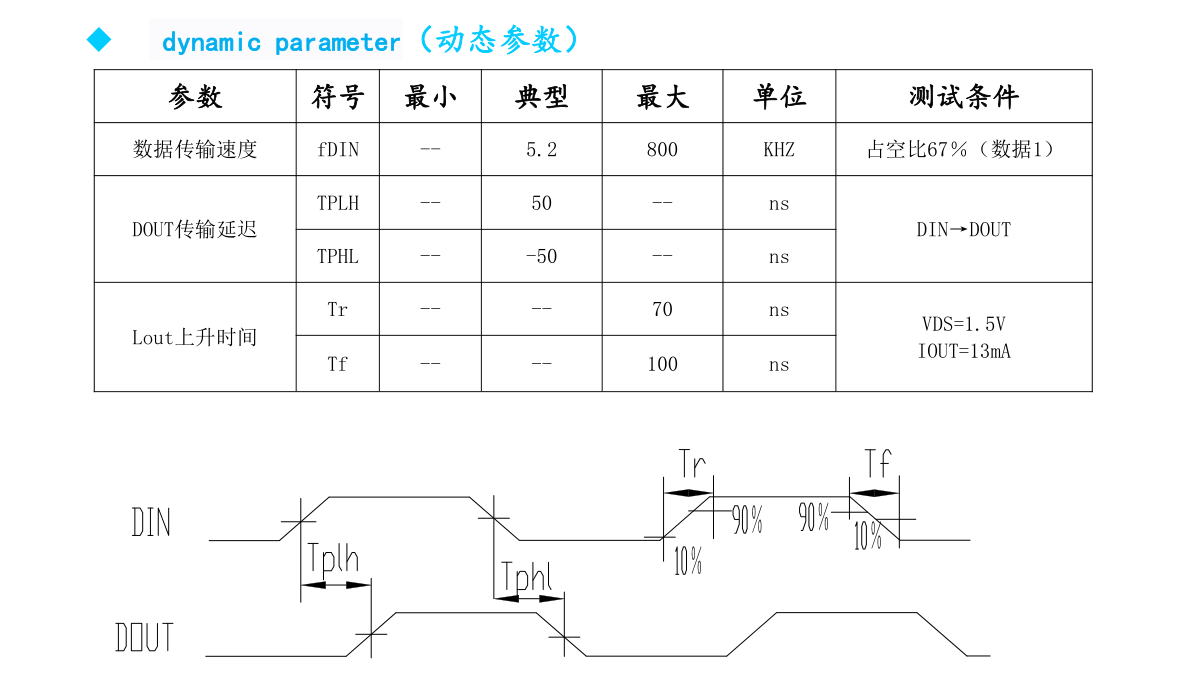

 数据传输频率可达 800Kbps， 当刷新速率 30 帧/秒时，级联数不小于 1024 点。

5050幻彩内置IC灯珠应用广泛：

LED 全彩发光字灯串,LED 全彩模组,LED 幻彩软硬灯条,LED 护栏管，LED 外观/情景照明。LED 点光源,LED 像素屏,LED 异形屏,各种电子产品,电器设备跑马灯等领域。
